انتخاب لوله مناسب در سیستمهای تأسیساتی تأثیر مستقیمی بر دوام و عملکرد پروژه دارد. دو نوع پرکاربرد در این حوزه، لولههای PEX و PE-RT هستند که هرکدام ویژگیها و مزایای خاص خود را دارند. در این مقاله، تفاوتها، کاربردها و نکات فنی این دو نوع لوله بررسی میشود تا با آگاهی بیشتر، انتخابی دقیق و بهصرفه برای پروژه خود داشته باشید.
PEX و PE-RT چیست؟ تفاوت ساختار و دستهبندی انواع این لولهها
برای درک تفاوتهای عملکردی، ابتدا باید با ماهیت و ساختار این دو پلیمر آشنا شویم.
ویژگیهای لوله PEX (پلیاتیلن مشبک)
PEX یا Cross-linked Polyethylene، نوعی لوله پلیاتیلن است که طی فرآیند شیمیایی یا فیزیکی زنجیرههای مولکولی آن به هم متصل (کراسلینک) میشوند. این شبکهسازی، مقاومت حرارتی و مکانیکی پلیمر را به شکل چشمگیری افزایش میدهد. سه نوع اصلی PEX بر اساس روش کراسلینک وجود دارد:
| نوع لوله | روش تولید | درصد کراسلینک (اتصال عرضی) | ویژگیهای شاخص | نوع اتصال مناسب |
|---|---|---|---|---|
| PEX-A | روش پراکساید (Peroxide) | حدود 70–89٪ | دارای حافظه شکلی (Shape Memory)، بازگشت به حالت اولیه با حرارت، بالاترین انعطافپذیری | اتصالات انبساطی (Expansion) |
| PEX-B | روش سیلان (Silane) | حدود 65–70٪ | انعطافپذیر و مقاوم، مناسب برای پروژههای عمومی و خانگی | اتصالات پرسی یا فشاری (Press/Fitting) |
| PEX-C | روش تابش الکترونی (E-beam) | حدود 60–70٪ | بدون باقیمانده شیمیایی، مقاومت مناسب، کمی سختتر از PEX-A | اتصالات پرسی یا فشاری |
PEX-A روش پراکساید و حافظه شکلی
با استفاده از پراکسایدها تولید میشود و بالاترین درجه کراسلینک (حدود 70-89%) را دارد. ویژگی بارز PEX-A، ‘حافظه شکلی’ (Shape Memory) آن است که امکان استفاده از اتصالات انبساطی را فراهم میکند و در صورت خمیدگی یا لهیدگی، با حرارت به حالت اولیه بازمیگردد.
PEX-B روش سیلان و انعطافپذیری
با استفاده از ترکیبات سیلان تولید میشود و درجه کراسلینک (حدود 65-70%) کمی پایینتر از PEX-A است. انعطافپذیری خوبی دارد و برای اتصالات پرسی و فشاری مناسب است.
PEX-C: روش تابش الکترونی (E-beam)
با تابش الکترونی تولید میشود و درجه کراسلینک (حدود 60-70%) مشابه PEX-B است. این روش فیزیکی، هیچ ماده شیمیایی باقیماندهای در لوله بر جای نمیگذارد.
لوله PE-RT (پلیاتیلن مقاوم به دما): نسلها و کاربرد
PE-RT یا Polyethylene of Raised Temperature resistance، نوعی پلیاتیلن با ساختار مولکولی خاص است که بدون نیاز به کراسلینک، مقاومت خوبی در برابر دماهای بالا از خود نشان میدهد. این لولهها قابل بازیافت هستند و انعطافپذیری بالایی دارند.
تحول در لولههای PE-RT؛ از Type I تا Type II
PE-RT Type I برای کاربردهایی با دما و فشار کمتر مناسب است، در حالی که PE-RT Type II با بهبود ساختار مولکولی، عملکرد بهتری در دماهای بالاتر و فشار بیشتر ارائه میدهد و رقیب جدی برای PEX در برخی کاربردها، بهویژه گرمایش از کف، محسوب میشود.
مقایسه فنی عمیق PEX در برابر PE-RT
برای انتخاب آگاهانه، باید تفاوتهای عملکردی این دو ماده را در شرایط واقعی تاسیسات بررسی کنیم.
مقاومت حرارتی، فشار و دوام بلندمدت
PEX به دلیل ساختار مشبک، عموماً مقاومت حرارتی و فشار بلندمدت بالاتری نسبت به PE-RT دارد، بهویژه در دماهای کاری بالای 70 درجه سانتیگراد. PE-RT Type II با پیشرفتهایی در این زمینه، عملکرد مناسبی دارد اما در شرایط بسیار سخت، PEX همچنان برتری دارد.
مقاومت خزش (Creep Resistance) در دماهای بالا
خزش، تغییر شکل تدریجی ماده تحت فشار ثابت در طول زمان است. PEX به دلیل ساختار کراسلینک، مقاومت خزش بسیار بهتری در دماهای بالا نسبت به PE-RT دارد که به معنای دوام بیشتر در سیستمهای تحت فشار دائم است. این موضوع یکی از ‘مشکلات دوام لوله PERT در دمای بالا’ است که باید به آن توجه کرد.
حافظه شکلی (Shape Memory) و انعطافپذیری
حافظه شکلی، توانایی ماده برای بازگشت به شکل اولیه پس از تغییر شکل است که در PEX-A بسیار قوی است. PE-RT نیز انعطافپذیری بالایی دارد.
مزیت حافظه شکلی PEX-A در اتصالات انبساطی
این ویژگی در PEX-A امکان استفاده از اتصالات انبساطی (Expansion Fittings) را میدهد که اتصالی بسیار محکم و بدون نیاز به اورینگ ایجاد میکند و خطر نشتی را به حداقل میرساند.
انعطافپذیری و شعاع خمش PE-RT
PE-RT به دلیل عدم کراسلینک، انعطافپذیری ذاتی بالاتری دارد و شعاع خمش کمتری را بدون نیاز به حرارت یا ابزار خاص فراهم میکند که نصب آن را در فضاهای محدود آسانتر میکند.
مقاومت شیمیایی و بهداشتی (کلرزنی، خوردگی)
هر دو نوع لوله مقاومت خوبی در برابر مواد شیمیایی رایج در آب دارند. با این حال، PEX در برابر اکسیداسیون ناشی از کلر در دماهای بالا، کمی مقاومتر عمل میکند. برای هر دو، استفاده از لایه ممانعت اکسیژن (EVOH) برای جلوگیری از خوردگی قطعات فلزی سیستم (مانند پمپها و شیرآلات) حیاتی است.
مقاومت در برابر سایش و ضربه
هر دو ماده مقاومت خوبی در برابر سایش و ضربه دارند، اما PEX به دلیل ساختار مشبک، در برابر ترکخوردگی تحت تنش (Stress Cracking) عملکرد بهتری از خود نشان میدهد.
قابلیت بازیافت و ملاحظات زیستمحیطی
PE-RT به دلیل عدم کراسلینک قابل بازیافت است که یک مزیت زیستمحیطی محسوب میشود. PEX به دلیل ساختار مشبک بازیافت دشوارتری دارد.
استانداردها و گواهینامههای کیفیت: تضمین دوام و عملکرد
شناخت استانداردهای مربوطه برای اطمینان از کیفیت و عملکرد لولهها حیاتی است. این استانداردها برای تشخیص کیفیت باید بررسی شوند.
ISO 15875: استاندارد لولههای PEX
این استاندارد بینالمللی الزامات مربوط به لولهها و اتصالات PEX را برای سیستمهای آبگرم و سرد تحت فشار مشخص میکند و شامل تستهای مقاومت حرارتی، فشار و دوام بلندمدت است.
ISO 22391: استاندارد لولههای PE-RT
این استاندارد مشابه ISO 15875، برای لولهها و اتصالات PE-RT طراحی شده و الزامات عملکردی آنها را در دماها و فشارهای مختلف تعیین میکند.
DIN 4726: اهمیت لایه ممانعت اکسیژن (EVOH)
استاندارد DIN 4726 آلمان، حداکثر میزان نفوذ اکسیژن به سیستمهای گرمایشی را محدود میکند. لولههای PEX و PE-RT که برای گرمایش از کف استفاده میشوند، باید دارای لایه ضدنفوذ اکسیژن (EVOH) باشند تا از خوردگی قطعات فلزی سیستم جلوگیری شود. این ‘لوله PEX سهلایه’ (PEX/چسب/EVOH) نقش حیاتی در حفظ سلامت سیستم دارد.
گواهینامههای بهداشتی و آب آشامیدنی
برای کاربردهای آبگرم مصرفی، لولهها باید دارای گواهینامههای بهداشتی مربوطه باشند که عدم انتقال مواد مضر به آب را تضمین کند.

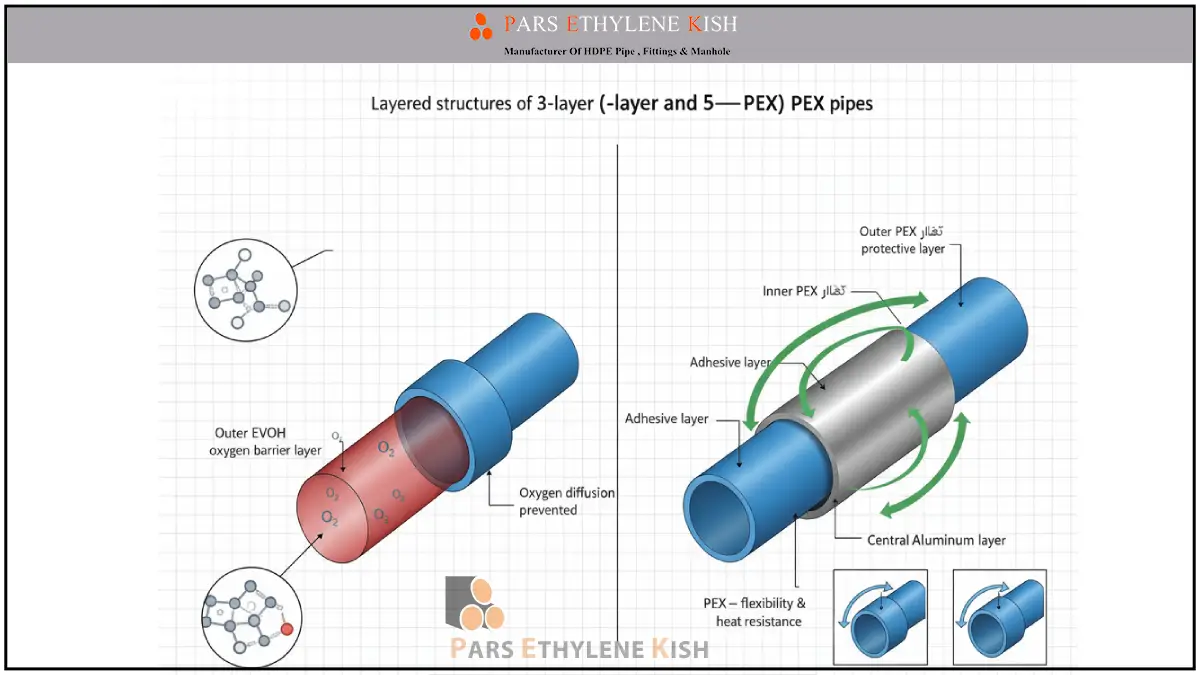

ساختارهای لایهای PEX سهلایه (EVOH) و پنجلایه (PEX-AL-PEX)
در بازار اصطلاحات ‘سهلایه’ و ‘پنجلایه’ گاهی باعث سردرگمی میشوند. در اینجا به شفافسازی تفاوتها میپردازیم.
لوله PEX سهلایه با لایه EVOH: محافظت در برابر اکسیژن
وقتی از ‘لوله PEX سهلایه’ صحبت میشود، معمولاً منظور لولهای با ساختار PEX/چسب/EVOH است. لایه EVOH (اتیلن وینیل الکل) یک لایه نازک پلیمری است که بهعنوان مانع اکسیژن عمل میکند و مطابق با استاندارد DIN 4726، از نفوذ اکسیژن به آب سیستم گرمایشی جلوگیری میکند.
این لولهها برای سیستمهای گرمایش از کف که در آن نفوذ اکسیژن میتواند به خوردگی پکیج و پمپها منجر شود، ضروری هستند. مزایای آنها شامل انعطافپذیری بالا، نصب آسان و عمر طولانی سیستم گرمایشی است.
لولههای پنجلایه (PEX-AL-PEX و PE-RT-AL-PE-RT): کنترل انبساط طولی
لولههای پنجلایه دارای یک لایه مرکزی آلومینیومی هستند که بین دو لایه پلیمر (PEX یا PE-RT) قرار گرفته است. ساختار معمولاً به این صورت است: پلیمر داخلی/چسب/آلومینیوم/چسب/پلیمر خارجی.
لایه آلومینیوم مزایای متعددی دارد: از جمله مزایا و ویکاربردهای خاص لولههای پنجلایه
این لولهها برای سیستمهای رادیاتور، آبگرم مصرفی و هر جایی که نیاز به کنترل دقیق انبساط طولی و مقاومت مکانیکی بالا است، ایدهآل هستند. تفاوت PEX سهلایه با پنجلایه در همین لایه آلومینیوم و کاربردهای تخصصیتر آنهاست.
انتخاب لوله مناسب بر اساس کاربرد(PEX یا PE-RT)
پاسخ به این سوال که ‘کدام بهتر است؛ PEX یا PERT؟’ به نیازهای خاص پروژه شما بستگیدارد. در اینجا راهنمای کاربردی ارائه میشود
برای سیستم گرمایش از کف
گرمایش از کف یکی از مهمترین کاربردهای این لولههاست. ویژگیهای منحصر بهفرد لوله پکس برای گرمایش از کف آن را به گزینهای عالی تبدیل کرده است.
مقایسه لولههای PEX-A، PEX-B و PE-RT Type II با لایه EVOH برای گرمایش از کف
برای گرمایش از کف، هر سه گزینه میتوانند مناسب باشند، به شرطی که دارای لایه ممانعت اکسیژن (EVOH) مطابق با DIN 4726 باشند. PEX-A به دلیل حافظه شکلی و سهولت نصب اتصالات انبساطی، اغلب ترجیح داده میشود. PE-RT Type II با EVOH نیز گزینهای اقتصادی و کارآمد با انعطافپذیری بالا است. PEX-B با EVOH نیز عملکرد قابل قبولی دارد.
دمای کاری در گرمایش از کف معمولاً بین 35 تا 55 درجه سانتیگراد و فشار پایین است. در این شرایط، هر دو PEX و PE-RT Type II عملکرد خوبی دارند. انعطافپذیری لوله در هنگام نصب روی عایق کف و شعاع خمش کم، از عوامل مهم هستند.
برای سیستم آبگرم مصرفی (DHW)
در سیستمهای آبگرم مصرفی، مقاومت در برابر دماهای بالا و کلر از اهمیت بالایی برخوردار است.
مقاومت در برابر کلر و دماهای متغیر
PEX به دلیل مقاومت بالاتر در برابر کلر و دماهای متغیر (تا 95 درجه سانتیگراد در کوتاهمدت و 70 درجه سانتیگراد در بلندمدت)، گزینه مطمئنتری برای آبگرم مصرفی است. PE-RT Type II نیز میتواند استفاده شود، اما باید به گرید و استانداردهای تایید شده آن برای این کاربرد توجه شود.
برای سیستمهای رادیاتور و سرمایش
در سیستمهای رادیاتور که دماهای بالاتری (تا 90 درجه سانتیگراد) تجربه میشود، PEX یا لولههای پنجلایه (PEX-AL-PEX) به دلیل مقاومت حرارتی و فشار بالاتر و کنترل انبساط طولی، گزینههای ارجح هستند. برای سیستمهای سرمایش، هر دو گزینه مناسباند.
جدول مقایسهای PEX یا PE-RT؟
این جدول به شما کمک میکند تا بر اساس اولویتهای پروژه خود بهترین انتخاب را داشته باشید:
| ویژگی | PEX | PE-RT |
|---|---|---|
| مقاومت حرارتی بلندمدت | عالی (تا 70-95°C) | خوب (تا 70°C، Type II بهتر) |
| مقاومت خزش | بسیار عالی | خوب |
| حافظه شکلی | بسیار عالی (PEX-A) | ندارد |
| انعطافپذیری | خوب | بسیار عالی |
| نیاز به لایه EVOH (گرمایش از کف) | ضروری | ضروری |
| قابلیت بازیافت | دشوار | آسان |
| هزینه مواد اولیه | بالاتر | پایینتر |
| اتصالات | انبساطی، پرسی، اسلاید | پرسی، اسلاید |
| کاربردهای اصلی | آبگرم، رادیاتور، گرمایش از کف | گرمایش از کف، آبگرم (Type II) |

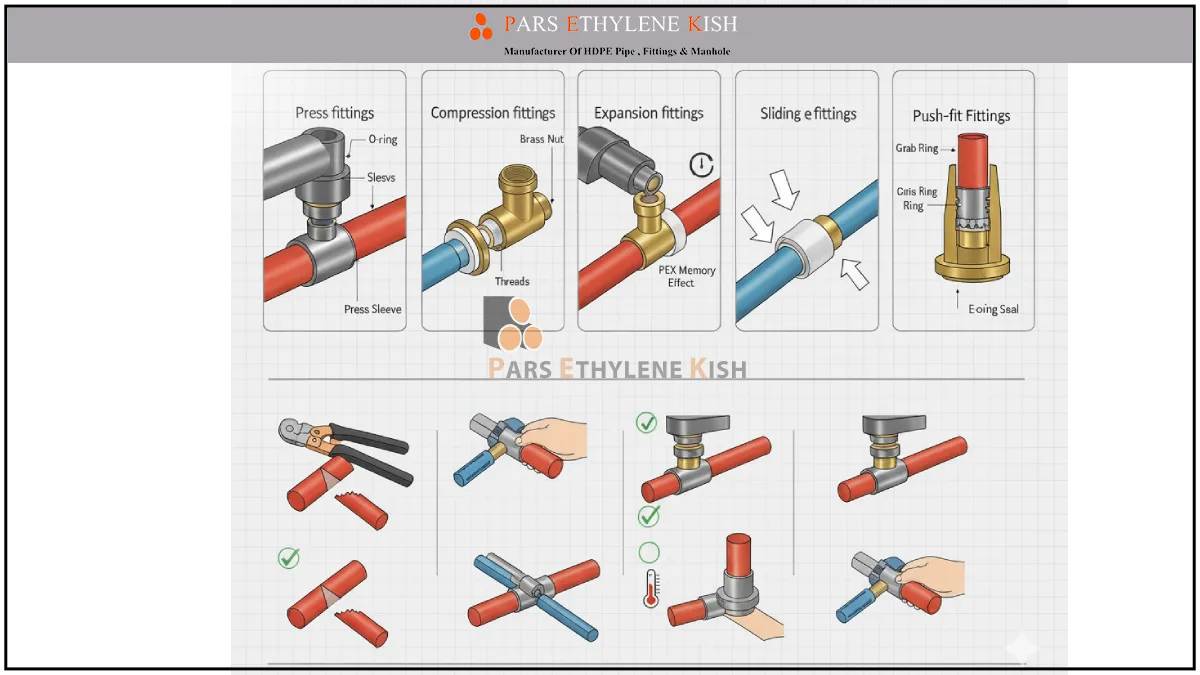

اتصالات لوله PEX و PE-RT، انواع و نکات نصب
انتخاب و نصب صحیح اتصالات به اندازه خود لوله اهمیت دارد.اتصالات لوله پکس پارس اتیلن با کیفیت بالا و مطابق با استانداردها عرضه میشوند.
انواع اتصالات PEX (پرسی، انبساطی، اسلاید)
برای لولههای PEX و PE-RT انواع مختلفی از اتصالات وجود دارد که هر کدام مزایا و ابزارهای نصب خاص خود را دارند.
اتصالات پرسی (Press-Fit): پروفایلهای U/TH/H
این اتصالات با استفاده از ابزار پرس و فکهای مخصوص (با پروفایلهای U، TH یا H) نصب میشوند. اتصال پرسی سریع، مطمئن و دائمی است و خطر نشتی را به حداقل میرساند. اطمینان از سازگاری پروفایل فک پرس با اتصال و لوله بسیار مهم است.
اتصالات انبساطی (Expansion-Fit): مزیت حافظه شکلی PEX-A
مخصوص لولههای PEX-A هستند. با استفاده از ابزار انبساط دهنده، سر لوله گشاد شده و اتصال وارد میشود. سپس لوله به دلیل حافظه شکلی خود منقبض شده و اتصالی بسیار محکم و بدون اورینگ ایجاد میکند.
اتصالات اسلاید (Slide-Fit)
در این روش یک حلقه فلزی روی لوله قرار گرفته و با استفاده از ابزار مخصوص، روی اتصال فشرده میشود تا آببندی صورت گیرد.
جنس اتصالات؛برنج DZR و PPSU
کیفیت جنس اتصالات برای دوام سیستم حیاتی است. اتصالات برنجی باید از نوع DZR (Dezincification Resistant) باشند تا در برابر خوردگی ناشی از آب مقاوم باشند. اتصالات PPSU (پلیفنیل سولفون) نیز گزینهای با مقاومت حرارتی و شیمیایی بالا هستند و برای کاربردهای بهداشتی مناسباند.
نکات کلیدی نصب برای جلوگیری از نشتی و آسیب
برای جلوگیری از نشتیهای متداول هنگام پرس و تضمین عملکرد صحیح سیستم، رعایت نکات زیر ضروری است:
ابزارهای مورد نیاز و کالیبراسیون
همیشه از ابزارهای استاندارد و کالیبره شده توصیه شده توسط سازنده لوله و اتصال استفاده کنید. ابزارهای نامناسب میتوانند به لوله یا اتصال آسیب رسانده و منجر به نشتی شوند.
محافظت از لایه EVOH
در هنگام پرس یا نصب، مراقب باشید که لایه EVOH (در لولههای سهلایه) آسیب نبیند، زیرا این لایه برای ممانعت اکسیژن حیاتی است. استفاده از بوشهای محافظ توصیه میشود.
تحلیل هزینه سرمایهگذاری در PEX یا PE-RT
هزینه یکی از فاکتورهای مهم در تصمیمگیری است، اما باید به ‘هزینه چرخه عمر’ (Total Cost of Ownership) توجه کرد نه فقط قیمت اولیه.
قیمت اولیه مواد و لوله
بهطور کلی، لولههای PE-RT (بهویژه Type I) قیمت اولیه پایینتری نسبت به PEX دارند. PEX-A معمولاً گرانترین نوع PEX است. لولههای پنجلایه (PEX-AL-PEX) نیز به دلیل ساختار پیچیدهتر، قیمت بالاتری دارند.
هزینه نصب و اجرای پروژه
هزینه نصب میتواند تحت تاثیر عواملی مانند نوع اتصال (انبساطی نیاز به ابزار خاص PEX-A دارد)، انعطافپذیری لوله و سرعت کار باشد. PE-RT به دلیل انعطافپذیری بالاتر و عدم نیاز به ابزار انبساط (در صورت استفاده از اتصالات پرسی/اسلاید)، ممکن است هزینه نصب کمتری داشته باشد.
طول عمر و هزینههای نگهداری (Total Cost of Ownership)
با وجود قیمت اولیه بالاتر، PEX به دلیل دوام و مقاومت بیشتر در دماهای بالا و فشار، میتواند طول عمر مفید بیشتری داشته باشد و هزینههای نگهداری و تعمیرات کمتری در بلندمدت ایجاد کند. در نظر گرفتن گارانتی محصول و طول عمر مورد انتظار سیستم، بسیار مهم است.
چرا پارس اتیلن انتخاب مطمئنی است؟
پارس اتیلن به عنوان یک برند معتبر در صنعت، محصولات PEX و اتصالات با کیفیت بالا را ارائه میدهد. مشاوره و خرید لوله پلکس
کیفیت و استانداردهای محصولات پار اتیلن
محصولات پار اتیلن با رعایت دقیق استانداردهای بینالمللی ISO 15875 و DIN 4726 تولید میشوند. این تعهد به کیفیت، تضمینکننده دوام و عملکرد بینقص در سیستمهای تاسیساتی شماست.
نتیجهگیری و چکلیست انتخاب نهایی
انتخاب بین PEX و PE-RT نیازمند درک عمیق تفاوتهای فنی و ارزیابی دقیق نیازهای پروژه است. هیچ یک ‘بهتر مطلق’ نیست، بلکه ‘مناسبتر’ برای کاربرد خاص شما وجود دارد.
خلاصه تفاوتهای کلیدی
PEX به دلیل ساختار مشبک، مقاومت حرارتی و خزش بالاتری دارد و برای دماهای بالا و سیستمهای تحت فشار طولانیمدت ارجح است. PEX-A دارای حافظه شکلی است. PE-RT انعطافپذیری بیشتر و قیمت پایینتری دارد و در کاربردهای گرمایش از کف با دمای متوسط و آبگرم (Type II) عملکرد خوبی ارائه میدهد. هر دو برای گرمایش از کف نیاز به لایه EVOH دارند.
منابع و مراجع
برای تدوین این مقاله، از منابع علمی و استانداردهای معتبر بینالمللی استفاده شده است:
- Technical Feature Comparison Of PEX And PERT Floor Heating Pipes مقایسه فنی دقیق PEX و PE-RT در سیستمهای گرمایش از کف، شامل ساختار مواد، مقاومت حرارتی، انعطافپذیری و استانداردهای مرتبط (ASTM, CSA, DIN, ISO, BS).
- PEX Pipe Design Manual (MRS-Based) For Water, Oil, Gas & Industrial Applications راهنمای طراحی جامع لولههای PEX از Plastics Pipe Institute (PPI)، شامل دادههای فنی عمیق، روشهای رتبهبندی فشار (ISO, DIN, ASTM) و ملاحظات طراحی.
- PE-RT Pipe Information – Plastics Pipe Institute (PPI) اطلاعات تخصصی در مورد لولههای PE-RT از Plastics Pipe Institute، شامل ویژگیها و کاربردها.
- Comparison of ASTM and ISO Requirements for PE-RT in Potable Water Applications مقایسه الزامات استانداردهای ASTM و ISO برای PE-RT در کاربردهای آب آشامیدنی.
- ASTM Plastic Pipe Standards مجموعهای از استانداردهای ASTM برای لولههای پلاستیکی.
- Long-Term Performance of PE-RT Pipes مقالهای در مورد عملکرد بلندمدت لولههای PE-RT.
سوالات متداول
هر دو مناسباند، اما PEX-A به دلیل حافظه شکلی و امکان استفاده از اتصالات انبساطی، اغلب ترجیح داده میشود. PEX-B نیز با اتصالات پرسی عملکرد خوبی دارد، به شرطی که دارای لایه EVOH باشد.
PE-RT Type II برای آبگرم مصرفی مناسب است، اما باید از انطباق آن با استانداردهای مربوطه (مانند ISO 22391 برای کلاسهای دمایی آبگرم) و گواهینامههای بهداشتی اطمینان حاصل کرد. PEX به طور کلی در دماهای بالاتر ایمنی بیشتری دارد.
این استاندارد تضمین میکند که لوله دارای لایه ضدنفوذ اکسیژن (مانند EVOH) است که از خوردگی قطعات فلزی سیستم گرمایشی (پکیج، پمپ، رادیاتور) جلوگیری میکند. برای سیستمهای گرمایش از کف، رعایت این استاندارد حیاتی است.
PEX سهلایه (PEX/چسب/EVOH) عمدتاً برای ممانعت اکسیژن در گرمایش از کف استفاده میشود. PEX پنجلایه (PEX-AL-PEX) دارای یک لایه آلومینیوم مرکزی است که انبساط طولی را کنترل کرده، شکلپذیری پایدار میدهد و مقاومت مکانیکی و فشار را افزایش میدهد. انتخاب 'بهتر' به کاربرد شما بستگی دارد؛ پنجلایه برای رادیاتور و آبگرم با دماهای بالاتر و نیاز به کنترل انبساط مناسبتر است.
بسیاری از اتصالات پرسی و اسلاید برای هر دو نوع لوله قابل استفاده هستند، اما همیشه باید از سازگاری محصول و اتصالات با استانداردهای مربوطه و توصیههای سازنده اطمینان حاصل کنید. اتصالات انبساطی فقط برای PEX-A قابل استفادهاند.
